近日，我院蔡光华副教授在国际著名期刊岩石力学与岩土工程学报（英文版）《Journal of Rock Mechanics and Geotechnical Engineering》(中国科技期刊卓越行动计划领军类期刊)发表了题为“Mechanical performances and microstructural characteristics of reactive MgO-carbonated silt subjected to freezing-thawing cycles”研究论文（论文链接：https://doi.org/10.1016/j.jrmge.2021.03.005）。该成果得到国家自然科学基金等项目的资助。
我国分布有大量的软弱土，这些软弱土需经过固化/稳定化技术处理后才能地基承载，石灰和水泥石是软土处理中应用最多的固化剂，且水泥用量和产量逐年增加。然而，固化土体在季节性影响条件下，往往遭受不同程度的冻融循环作用，极大地影响了固化土的应用；水泥存在生产过程能源和资源消耗严重、CO2排放和环境污染大等缺陷。为减少水泥用量和CO2排放，促进CO2在土木建筑领域的碳利用，加快“碳达峰”和“碳中和”，本文用绿色固化材料氧化镁和CO2碳化后的固化土进行冻融循环试验，并与水泥固化土进行对比，研究了氧化镁碳化固化土的冻融耐久性和微观机理。

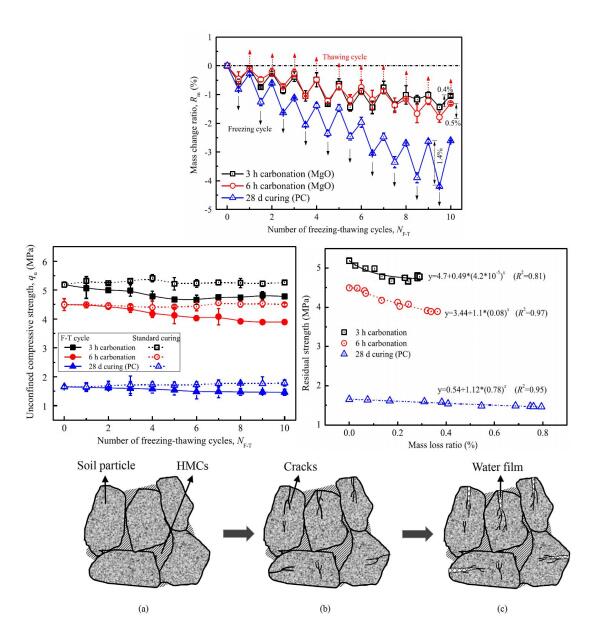

该研究表明，与水泥土相比，冻融循环作用下，氧化镁碳化固化土的质量变化率和含水率明显较低而密度较高，碳化土的强度和模量仍是水泥土的两倍以上，且强度变化率在0.8以上。研究发现氧化镁碳化土显示了较好的冻融耐久性，对促进氧化镁碳化在软土处理领域的应用提供了有用支撑。
（供稿：向云飞 编辑：吕明磊）
